Как выбрать серию алюминиевых окон: 65, 70, 80, 85, 90, 106, 109, 112, 115, 124 — сравнение по четырём цифрам

Содержание

1. Номер серии — это ширина рамы, а не уровень «дороже или дешевле»
2. Четыре цифры, которые на самом деле решают
3. Почему серия 109 шире серии 85, а термовставка у неё уже
4. Конструкция «заподлицо» (106, 112): за что вы платите
5. Формула стеклопакета: три варианта и их последствия
6. Что поставить под конкретный объект
7. Семь строк, которые нужно зафиксировать до оплаты
8. Частые вопросы

В спецификации от китайского завода окна идут не по названиям, а по номерам: 65, 70, 80, 85, 90, 106, 109, 112, 115, 124. Первая реакция — решить, что больше значит лучше, и взять старшую серию. Ошибка всплывает не при заказе, а в первый отопительный сезон: на откосах выступает конденсат, а счёт за отопление падает не настолько, насколько обещал менеджер.

Номер серии — это прежде всего монтажная ширина рамы в миллиметрах. Связь между «широкой рамой» и «тёплым окном» есть, но не прямая: ширина рамы и ширина термоизоляционной вставки — две разные цифры, и вторая важнее. Ниже — сводная таблица по всем сериям, которые есть в производстве «Юхун», и разбор того, что с этими цифрами делать при закупке.

Номер серии — это ширина рамы, а не уровень «дороже или дешевле»

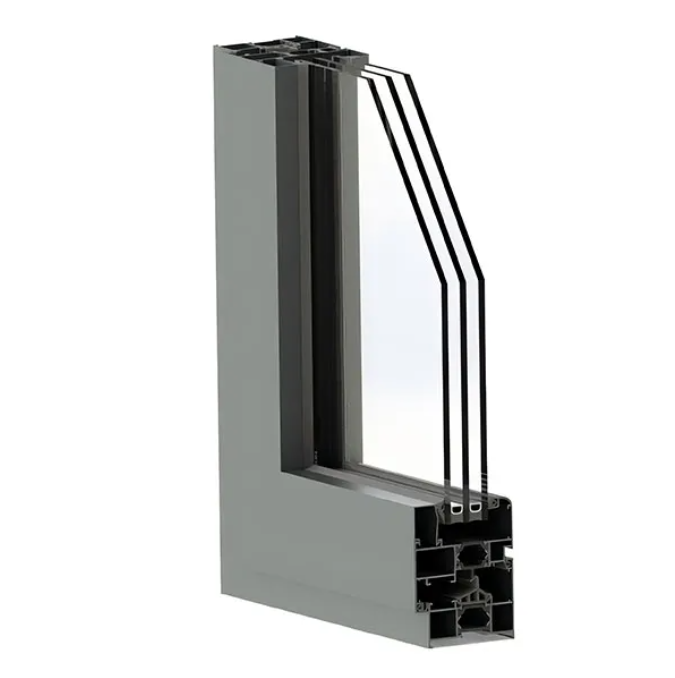

Серии 65 и 70 — это системные окна «Юхун» ТПТ; 80, 85, 90 — распашные окна и двери разной монтажной ширины; 106 и 112 — конструкция «заподлицо рама-створка»; 109, 115, 124 — наружное открывание с внутренней противомоскитной сеткой. Разные серии закрывают разные задачи, а не выстроены в линейку от плохой к хорошей.

Одна строка в этой таблице требует оговорки: по отдельным сериям ширина термовставки на страницах продукции указана некорректно. Перед оплатой берите не цифру с сайта, а строчку из итоговой спецификации — она и будет фигурировать в договоре.

Четыре цифры, которые на самом деле решают

В коммерческом предложении на алюминиевые окна достаточно четырёх чисел, чтобы понять, что вы покупаете.

• Монтажная ширина рамы. Она вычитается из светового проёма. На окне 1500×1500 мм разница между рамой 65 мм и рамой 124 мм — это почти 6 % площади остекления, а на узком проёме 600×900 мм потери доходят до трети света.
• Толщина стенки профиля. 1,6 мм и 1,8 мм на глаз не различить, но на створке шире метра это уже вопрос жёсткости и того, поведёт ли профиль при закалённом триплексе.
• Ширина термовставки. Это и есть тепловой разрыв. Серия 124 держит 39 мм, серия 106 — 27 мм, серия 109 — 24 мм. Именно вставка определяет, где начнёт выпадать конденсат, а не ширина рамы.
• Формула стеклопакета. Её нужно видеть целиком, с толщиной каждой камеры и типом покрытия, а не словом «энергосберегающий».

Порядок такой: сначала климат и требования по теплу определяют вставку и стеклопакет, потом по ним подбирается серия, а не наоборот.

Почему серия 109 шире серии 85, а термовставка у неё уже

Это место, где чаще всего ошибаются. Серия 109 — это наружное открывание с внутренней противомоскитной сеткой. Ширина рамы 109 мм уходит не только на тепло: внутри профиля организован канал под сетку, и он съедает часть монтажной ширины, которую в «чистом» окне отдали бы термовставке. Отсюда парадокс: рама 109 мм при вставке 24 мм, и рама 85 мм при вставке 30 мм. По теплу вторая конфигурация выигрывает, хотя по номеру серии она младше.

То же у серий 115 и 124: рама 115 мм держит вставку 30 мм, рама 124 мм — 39 мм. Прибавка 9 мм ширины рамы дала 9 мм вставки, то есть здесь рост номера действительно конвертируется в тепло. У 115 мм есть ещё деталь, которую стоит отметить в заказе отдельно, — германская ручка Hoppe в стандарте, а не как опция.

Практический вывод простой: сетка внутри профиля удобна и её не нужно снимать на зиму, но за неё платят теплом. Если противомоскитная защита решается навесной распашной сеткой или сеткой «рама в раме», логичнее взять серию с широкой вставкой и не терять тепло на канале под сетку.

Конструкция «заподлицо» (106, 112): за что вы платите

Серия 106 и серия 112 сделаны по схеме «заподлицо рама-створка»: снаружи и изнутри створка лежит в одной плоскости с рамой, фурнитура скрытая. Визуально это другой уровень — нет выступающего наплыва, линия фасада ровная. Для вилл, гостиниц и офисных фасадов, где окно видно целиком, это обычно и есть решающий аргумент.

Плата за эту геометрию — две вещи. Первая: скрытая фурнитура дороже навесной и сложнее в обслуживании, ремонтопригодность на объекте нужно обсуждать заранее. Вторая: при равной ширине рамы часть профиля уходит на совмещение плоскостей, поэтому 106 серия при 106,5 мм держит вставку 27 мм, а 112 серия при 112 мм — 32 мм. Разница между ними не в «уровне», а в том, сколько миллиметров удалось отдать под тепло.

Стеклопакет у 106 серии в стандарте — 5+12A+5+12A+5, две камеры по 12 мм, закалённое стекло, с апгрейдом до Low-E. Ширина камеры 12 мм ближе к оптимуму по теплу, чем 9 мм у ТПТ-70, так что по совокупности 106 серия часто оказывается теплее 85 серии при сопоставимой цене.

Формула стеклопакета: три варианта и их последствия

В производстве встречаются три формулы, и разница между ними не в цене, а в поведении окна.

• 5+9A+5+9A+5 — две камеры по 9 мм, закалённое стекло. Стандарт серии ТПТ-70. Рабочий вариант для умеренного климата; если объект в Уральском или Северо-Казахстанском регионе, его лучше усилить Low-E.
• 5+12A+5+12A+5 — две камеры по 12 мм, стандарт серии 106. Камера шире, конвекция внутри пакета ниже, по теплу лучше девятимиллиметровой.
• 6+0,76PVB+6+18A+8Low-E — триплекс из двух стёкол по 6 мм через плёнку 0,76 PVB, камера 18 мм, внешнее стекло 8 мм с Low-E. Стандарт серий 109, 115 и 124.

Третья формула — самая тяжёлая и самая дорогая. Триплекс держит удар: если стекло всё-таки разобьют, осколки остаются на плёнке, что критично для первых этажей, детских и медицинских учреждений. Обратная сторона — вес. На створке площадью больше 2,5 м? триплекс 6+0,76PVB+6 требует подтверждения грузоподъёмности фурнитуры, и это надо спросить до оплаты, а не при приёмке.

Отдельно стоит проверить, что в спецификации стоит именно PVB-плёнка толщиной 0,76 мм, а не её удешевлённый аналог: внешне одинаково, по поведению при ударе — нет.

Что поставить под конкретный объект

И три случая, когда старшая серия — плохая идея. На узких проёмах до 700 мм рама 124 мм съедает слишком много света, там уместнее 70 или 80 серия. Если реконструируемый проём не позволяет углубить откос, широкая рама упирается в кладку и монтаж превращается в подгонку по месту. И при жёстком бюджете на объекте из 200 одинаковых окон разница между 85 и 124 серией даёт сумму, на которую выгоднее купить Low-E на весь объём.

Семь строк, которые нужно зафиксировать до оплаты

1. Номер серии и монтажная ширина рамы — цифрой, а не названием.
2. Толщина стенки профиля — 1,6 или 1,8 мм. Счёт часто выставляют по 1,6 мм, если в заявке не указано иное.
3. Ширина и материал термовставки — PA66, а не ПВХ; ширина миллиметрами.
4. Формула стеклопакета послойно — толщина стекла, ширина камеры, наличие Low-E и PVB.
5. Фурнитура — бренд, скрытая или навесная, грузоподъёмность под фактический вес створки, наличие ручки Hoppe.
6. Противомоскитная сетка — встроенная в профиль или навесная, и какой именно тип.
7. Конфигурация изделия — количество открывающихся створок, направление открывания, цвет (двухцветное исполнение считается отдельно).

Эти семь строк снимают почти все споры при приёмке. Когда в договоре написано просто «алюминиевое окно, белое», проверить привезённое нечем.

Частые вопросы

Можно ли ставить серию 124 на холодную веранду?

Можно, но незачем: вставка 39 мм и триплекс раскрываются на отапливаемом контуре. На неотапливаемой веранде те же деньги разумнее потратить на площадь остекления, взяв 70 или 80 серию.

Чем 85 серия отличается от 80-й, кроме пяти миллиметров?

Термовставкой: 30 мм против 24 мм. По теплу это заметная разница при той же ширине проёма, и она обычно стоит дешевле, чем переход на 106 серию.

Обязательна ли скрытая фурнитура в сериях 106 и 112?

Она входит в стандарт этих серий — именно скрытая фурнитура и даёт плоскость «заподлицо». Заменить её на навесную значит потерять то, за что выбрана серия; если внешний вид не важен, смотрите в сторону 85 или 90 серии.

Нужен ли триплекс на верхних этажах?

На высоте он работает скорее как защита от ветровой нагрузки и шума. Решающий аргумент для триплекса — первые этажи, детские и медицинские учреждения, где важна безопасность при разрушении стекла.

Как понять, что термовставка действительно PA66?

Требуйте указать материал в спецификации. ПА66 — полиамид, он держит температуру и геометрию; вставка из ПВХ дешевле, но на морозе и под нагрузкой ведёт себя иначе. В договоре должна стоять конкретная марка.

Подобрать серию под конкретный проём и климат проще по размерам: пришлите габариты, регион объекта и назначение помещения — инженеры завода посчитают конфигурацию и подготовят предложение.
